Auf rücksitz oder beifahrersitz montieren.
Bei montage auf beifahrersitz diesen ganz nach hinten schieben.
Bei fahrzeugen mit seiten-airbag 3 ist die verwendung auf dem beifahrersitz nicht erlaubt, lebensgefahr. |
Kind anschnallen
Kindersicherheitssitz nur in fahrtrichtung auf den rücksitz oder auf den beifahrersitz stellen. Bei montage auf dem beifahrersitz diesen ganz nach hinten schieben.
Kind in kindersicherheitssitz setzen.
Schlosszunge des fahrzeug-sicherheitsgurtes in gurtschloss einklicken.
Der beckengurt des fahrzeug-sicherheitsgurtes muss durch beide führungslaschen der sitzschale verlaufen.
Oberen umlenkpunkt des fahrzeug-
sicherheitsgurtes so einstellen ,
dass der
gurt auf kürzestem weg zum höhenversteller
des kindersicherheitssitzes verläuft.

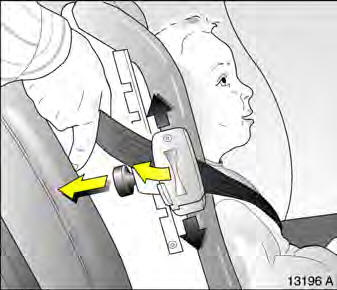

Höhenverstellung.
Lasche an äußerem höhenversteller des kindersicherheitssitzes aufschieben, gurt einlegen und lasche zuschieben.
Stift ziehen und gurtverlauf durch verschieben des schlittens nach oben bzw. Unten einstellen. Stift einrasten lassen.
Der sicherheitsgurt muss über die schulter des kindes verlaufen, niemals über den hals oder den oberarm. |
Standlicht
Motorhaube öffnen.
Scheinwerferabdeckung entfernen, bild 7490 v.
Abdeckkappe für fernlicht abziehen, bild 7253 v.
Fassung für standlichtlampe aus reflektor
nehmen.
Glühlampe aus fassung ziehen.
Neue glühlampe so einsetzen, das ...
Verkleidung hinten aus- und einbauen
Seitlicher halter mit sicherungsblechen
unsenkopfschrauben (m5 x 19 mm)
mit scheibe
sechskantmuttern m8
mit scheibe 8.2 Mm
blechgewindeschrauben
(m5 x 20 mm) mit sechskantkopf
und scheibe
linsenkopfschrauben
(m5 x 19 mm) mit scheibe
prebloch-k ...
